DTS集成光电模块
集成模块
1.产品描述分布式光电模块依托公司自有技术的DFB光源脉冲调制技术、实现了光信号的窄脉冲调制，通过自有APD电转换高信噪比输出，该模块专门为分布式光纤测温设备商提供优质配套的产品及解决方案。2.产品特点高集成度直接实现光电转换模块化设计满足不同方案需求体积小，功耗低高稳定性和可靠性3.应用领域DTS4.产品参数(可定制）参数技术指标单位最小值典型值最大值中心波长（可定制）nm-1550.12-输出平均光功率dBm--4dBm-输出光类型单模，脉冲激光脉冲宽度ns5-200-3dB光谱宽度dB--0.3SMSRdB-40-通讯接口RS232工作电压V12功耗W--12工作温度℃-1555存储温度℃-4085增益mV/nA100输出阻抗Ω50耦合方式DC/AC采集卡采样率200M...
产品详细介绍
1.产品描述
分布式光电模块依托公司自有技术的DFB光源脉冲调制技术、实现了光信号的窄脉冲调制，通过自有APD电转换高信噪比输出，该模块专门为分布式光纤测温设备商提供优质配套的产品及解决方案。
2.产品特点
- 高集成度直接实现光电转换
- 模块化设计满足不同方案需求
- 体积小，功耗低
- 高稳定性和可靠性
3.应用领域
- DTS
4.产品参数(可定制）
| 参数 | 技术指标 | |||
| 单位 | 最小值 | 典型值 | 最大值 | |
| 中心波长（可定制） | nm | - | 1550.12 | - |
| 输出平均光功率 | dBm | - | -4dBm | - |
| 输出光类型 | 单模，脉冲激光 | |||
| 脉冲宽度 | ns | 5 | - | 200 |
| -3dB光谱宽度 | dB | - | - | 0.3 |
| SMSR | dB | - | 40 | - |
| 通讯接口 | RS232 | |||
| 工作电压 | V | 12 | ||
| 功耗 | W | - | - | 12 |
| 工作温度 | ℃ | -15 | 55 | |
| 存储温度 | ℃ | -40 | 85 | |
| 增益 | mV/nA | 100 | ||
| 输出阻抗 | Ω | 50 | ||
| 耦合方式 | DC/AC | |||
| 采集卡采样率 | 200M | |||
备注：50ohm负载幅值减半

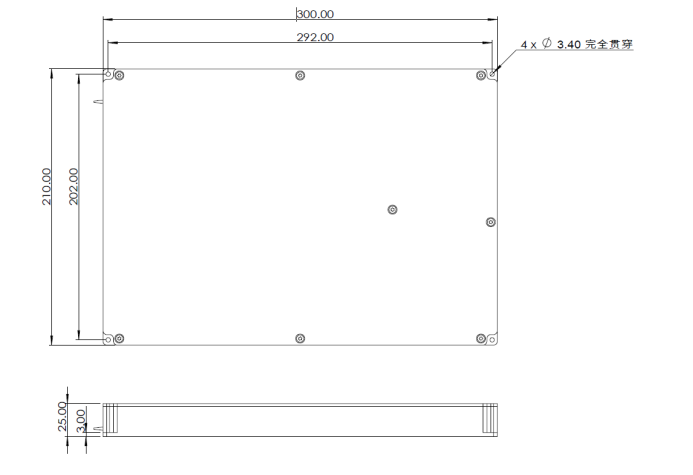

5.结构尺寸及接口定义

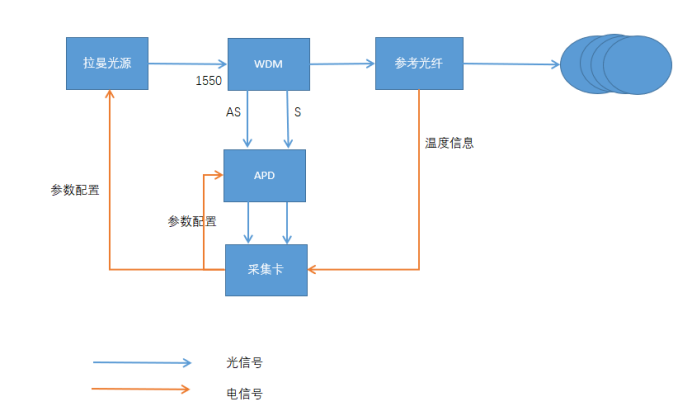

6.系统示意图
订购信息和定制解决方案，请联系我们:xingshuying@btylaser.com
