产品详细介绍
1.产品描述
分布式光电模块依托公司自有技术的超窄线宽光源、实现了光信号的脉冲调制，传感原始光信号的放大，光电转换高信噪比输出，该模块专门为分布式光纤振动/声波传感、周界安防设备商提供优质配套的产品及解决方案。
2.产品特点
- 高集成度直接实现光电转换
- 模块化设计满足不同方案需求
- 体积小，功耗低
- 超高消光比
- 高稳定性和可靠性
3.应用领域
- φOTDR系统
- C-OTDR 系统
- DVS/DAS系统
- Non-linear optics
4.产品参数（可定制）
| 模块参数 | 最小值 | 典型值 | 最大值 | 单位 |
| 型号 | LH-DVS-UL-02-F/A-0.5m | |||
| 传感距离 | 60 | km | ||
| 通道数 | 1 | 2 | 2 | |
| 脉冲宽度 | 20 | 100 | 400 | ns |
| 脉冲上升/下降沿宽度 | 8 | 10 | ns | |
| 脉冲频率 | 2 | 50 | KHz | |
| 消光比 | 58 | dB | ||
| 频移量 | 200 | MHz | ||
| 中心波长 | 1550.12 | nm | ||
| 线宽 | 1.5 | 3 | KHz | |
| 输出光信号峰值功率 | 23 | 30 | dBm | |
| 拉曼泵浦波长 | 1455 | nm | ||
| 拉曼功率 | 27 | dBm | ||
| 探测器增益 | 120 | k | ||
| 通讯方式 | RS232 | |||
| 预热时间 | <5 | Min | ||
| 电源电压 | 12V | V | ||
| 功耗 | 15 | 25 | W | |
| 工作温度范围 | -15 | 25 | 55 | ℃ |
备注：50ohm负载幅值减半

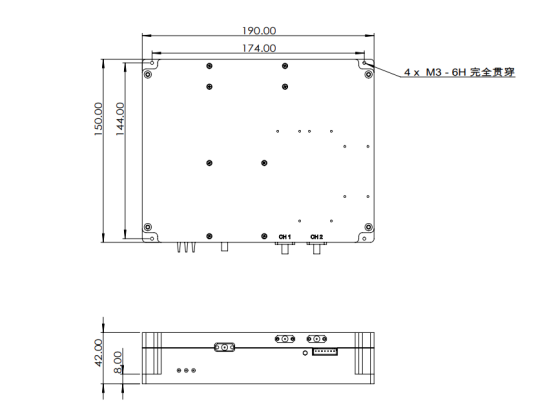

5.结构尺寸及接口定义

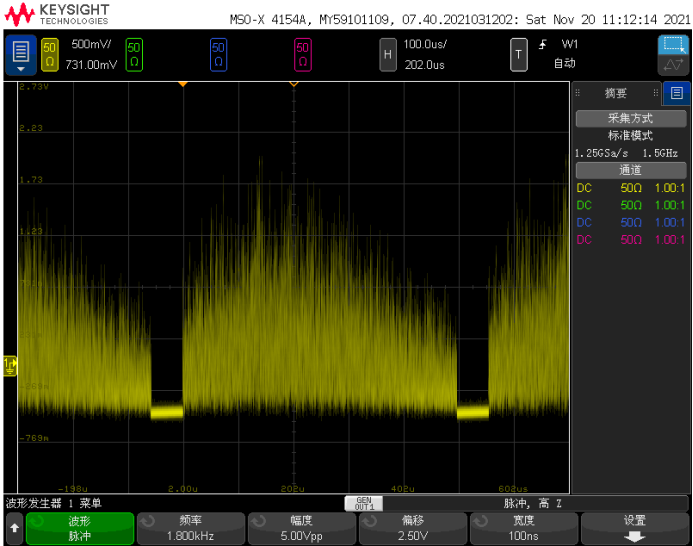

6.信号效果图
订购信息和定制解决方案，请联系我们:xingshuying@btylaser.com
